Conec Hybrid Serie – Platzsparende und sichere Verbindung von Datenübertragung und Spannungsversorgung

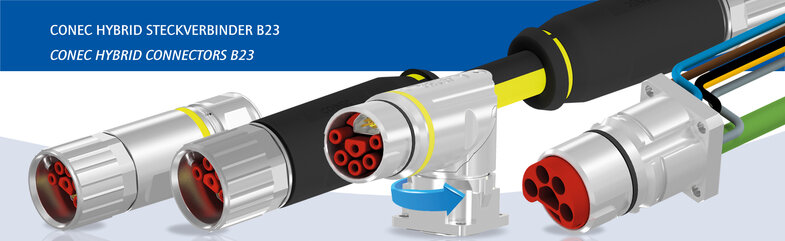

Erleben Sie die fortschrittliche Conec Hybrid Serie, die eine platzsparende und sichere Verbindung von Datenübertragung und Spannungsversorgung in einem Steckverbinder ermöglicht. Mit ihrem Bajonettschnellverschluss bietet diese Serie nicht nur eine kompakte Lösung, sondern auch eine erhöhte Sicherheit.
Dank des Bajonettschnellverschlusses wird die Steckverbindung nur im vollständig gesteckten Zustand verriegelt, was eine sichere Kontaktierung gewährleistet und das Risiko eines Ausfalls minimiert. Der B23-Hybridflansch, eine technologisch innovative Alternative zur herkömmlichen Schraubverriegelung vom M23-Steckverbinder, ermöglicht den einfachen und sicheren Anschluss von Servo-Antrieben mit einer praktischen Ein-Kabel-Lösung.

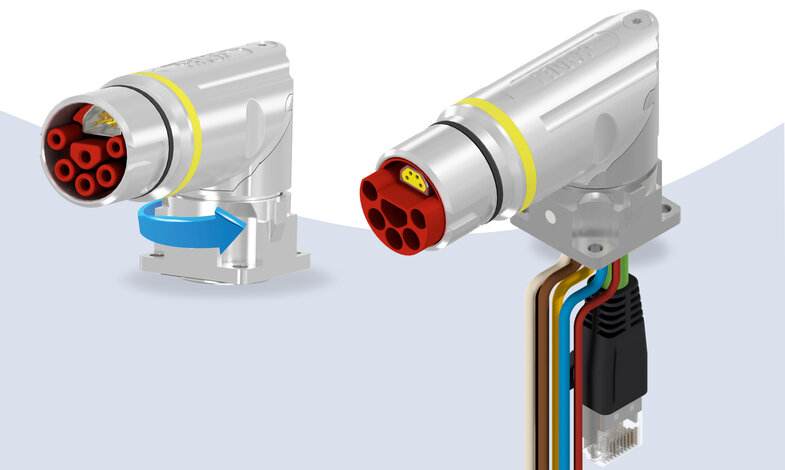

Die gewinkelten Flanschsteckverbinder der Conec Hybrid Serie lassen sich durch ihre drehbare Gehäuseausführung optimal an die gewünschte Einbausituation anpassen. Mit einem robusten Gehäuse aus vernickeltem Zinkdruckguss und einer hohen Schutzart IP67 sind sie auch in Anwendungen mit rauen Umgebungseinflüssen einsetzbar.

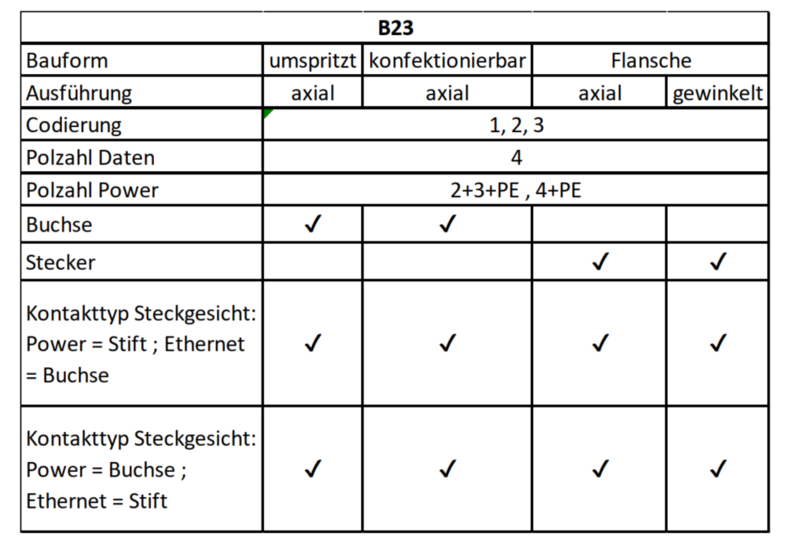

| Baugröße | B23 | B23 | B23 | B23 |
| Bauform | umspritzt | konfektionierbar | Flansche | Flansche |
| Ausführung | axial | axial | axial | gewinkelt |
| Codierung | 1, 2, 3 | 1, 2, 3 | 1, 2, 3 | 1, 2, 3 |
| Polzahl Daten | 0, 2, 4 | 0, 2, 4 | 0, 2, 4 | 0, 2, 4 |
| Polzahl Power | 4+PE, 3+PE+2, 6+PE | 4+PE, 3+PE+2, 6+PE | 4+PE, 3+PE+2, 6+PE | 4+PE, 3+PE+2, 6+PE |
| Strombelastbarkeit Datenkontakte | 4 A @ 40°C (4 qmm), 1,5 A @ 40°C (B-Seite RJ45) | 4 A @ 40°C (4 qmm), 1,5 A @ 40°C (B-Seite RJ45) | 4 A @ 40°C (4 qmm), 1,5 A @ 40°C (B-Seite RJ45) | 4 A @ 40°C (4 qmm), 1,5 A @ 40°C (B-Seite RJ45) |
| Strombelastbarkeit Powerkontakte | 26 A @ 40°C (4 qmm), 16-20 A @ 40°C (2,5 qmm) | 26 A @ 40°C (4 qmm), 16-20 A @ 40°C (2,5 qmm) | 26 A @ 40°C (4 qmm), 16-20 A @ 40°C (2,5 qmm) | 26 A @ 40°C (4 qmm), 16-20 A @ 40°C (2,5 qmm) |
| Bemessungsspannung Datenkontakte | 50 V AC/DC | 50 V AC/DC | 50 V AC/DC | 50 V AC/DC |
| Bemessungsspannung Powerkontakte | 600 V AC/DC (2,5 qmm / 4 qmm) | 600 V AC/DC (2,5 qmm / 4 qmm) | 600 V AC/DC (2,5 qmm / 4 qmm) | 600 V AC/DC (2,5 qmm / 4 qmm) |
