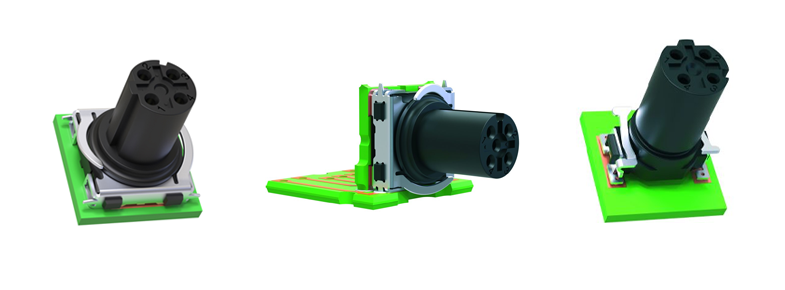

M12 SMT Leiterplattenstecker – Ruggedized
Das Design der Ruggedized-Baureihe erfüllt sowohl die Anforderungen an hohe Funktionssicherheit, als auch an optimales Routing auf der Leiterplatte. Die Leiterbahnen können auf allen Seiten vertikal und horizontal durch und aus dem Stecker geführt werden. Mit nur 16 mm Einbauhöhe bietet dieser Steckverbinder eine platzsparende Lösung und das neue manipulationssichere M12-Gehäuse unterstützt sowohl Push-Pull- als auch Schraub-Verriegelung.
Die Ruggedized-Steckverbinder sind vielseitig einsetzbar, etwa in der industriellen Automation, in Industrial-Ethernet-Netzwerken und in Bahnanwendungen, dank der verfügbaren Standard-Kodierungen (A, B, D, X).
Ihr besonderes Kontaktdesign mit elastischer Anschlusskontur und größeren SMT-Anschlüssen sorgt in Kombination mit den Befestigungswinkeln und deren vier großen Anschluss-Pads für hohe Widerstandsfähigkeit gegenüber Quer- und Scherkräften.
Dadurch bieten sie maximale Funktionssicherheit und verhindern das Abreißen der Anschlüsse unter starker Belastung.
Weitere Daten:
- IP67
- Temperaturbereich -40°C bis 125°C (ohne O-Ring)
- höchste Verbindungssicherheit an den Kontakten vom Leiterplattenanschluss, z.B. bei Vibration oder Schock gemäß IEC 61076-2-101 und -109
- hohe Strombelastbarkeit
- sind für die Verarbeitung im vollautomatisierten SMT-Prozess ausgelegt
M12 SMT Leiterplattenstecker 90° – Ruggedized
Mit einer Einbaufläche von nur 15,5 mm x 5,5 mm und einer Bauhöhe von 14 mm setzen die 90°-Versionen von PROVERTHA neue Maßstäbe in der Miniaturisierung und bieten höchste Funktionssicherheit, durch die spezielle Kontaktgeometrie. Das manipulationssichere M12-Gehäuse unterstützt Push-Pull- und Schraubverriegelung, ermöglicht eine dichte Anordnung der Schnittstellen und ist somit z.B. zur Anwendung für Ethernet-Switche bestens geeignet.
Diese gewinkelten Steckverbinder, die im SMT-Prozess automatisiert verarbeitet werden können, bieten maximale Flexibilität durch wählbare Kodierungspositionen.
Hergestellt aus High-Performance-Thermoplast bieten sie eine hohe Strombelastbarkeit und Kriechstromfestigkeit.
M12 SMT Leiterplattenstecker – Slimline
Die SMT-Slimline-Rundsteckverbinder von PROVERTHA im M12-Format mit federnder Kontaktanbindung sind ideal geeignet für kritische mechanische Leiterplatten-Schnittstellen. Die Steckverbinder bieten eine kompakte Bauweise und sind mit Rundsteckverbindern anderer führender Hersteller kompatibel. Sie sind in ungeschirmter und geschirmter Ausführung erhältlich und bieten eine um 30 % höhere Widerstandsfähigkeit gegen das Abreißen der Anschlüsse bei mechanischen Belastungen im Vergleich zu herkömmlichen M12-SMT-Steckern.
Mit einer Bauhöhe von nur 17 mm bzw. 18 mm sind sie besonders für Anwendungen mit begrenztem Einbauraum geeignet. Das M12-Einbaugehäuse ermöglicht eine dichte Anordnung der Schnittstellen und unterstützt Push-Pull- sowie Schraubverriegelung.
Die Slimline-Steckverbinder sind für den automatisierten SMT-Prozess optimiert und in den Kodierungen A,B und D verfügbar.
Für weitere Fragen stehen Ihnen Ihre Ansprechpartner aus dem Innendienst gerne zur Verfügung und erstellen Ihnen Ihr persönliches Angebot.
