Der langjährige Partner des Electronic Distributors Börsig und einer der weltweit führenden Hersteller von Rundsteckverbindern Binder baut seine Serie 696 aus. Um die Anforderungen der Anwender zu erfüllen, wurde der Harsh Environment Connector (HEC) um eine Version mit Klappdeckel ergänzt.
Maximaler Schutz - auch in ungestecktem Zustand
HEC Produkte werden vorwiegend im Außenbereich, in rauen Umgebungen, eingesetzt. Eigenschaften wie die UV-Beständigkeit, die Schutzklassen IP68 und IP69K, die Möglichkeit der Bajonettverriegelung sowie Schock- und Vibrationsfestigkeit sind daher unabdingbar.
Der Schutz konnte bisher nur im gesteckten Zustand garantiert werden. Der Schutz im ungesteckten Zustand ist jedoch genauso wichtig. Aus diesem Grund nahmen viele Anwender einen Schutzdeckel zur Hilfe, welcher aber nicht am Flanschteil befestigt war. Dies stellte die Anwender vor folgende Probleme: Der Schutzdeckel wurde oftmals vergessen oder ging verloren. Zudem verschmutzte der Deckel leicht und die Befestigung war mühsam.

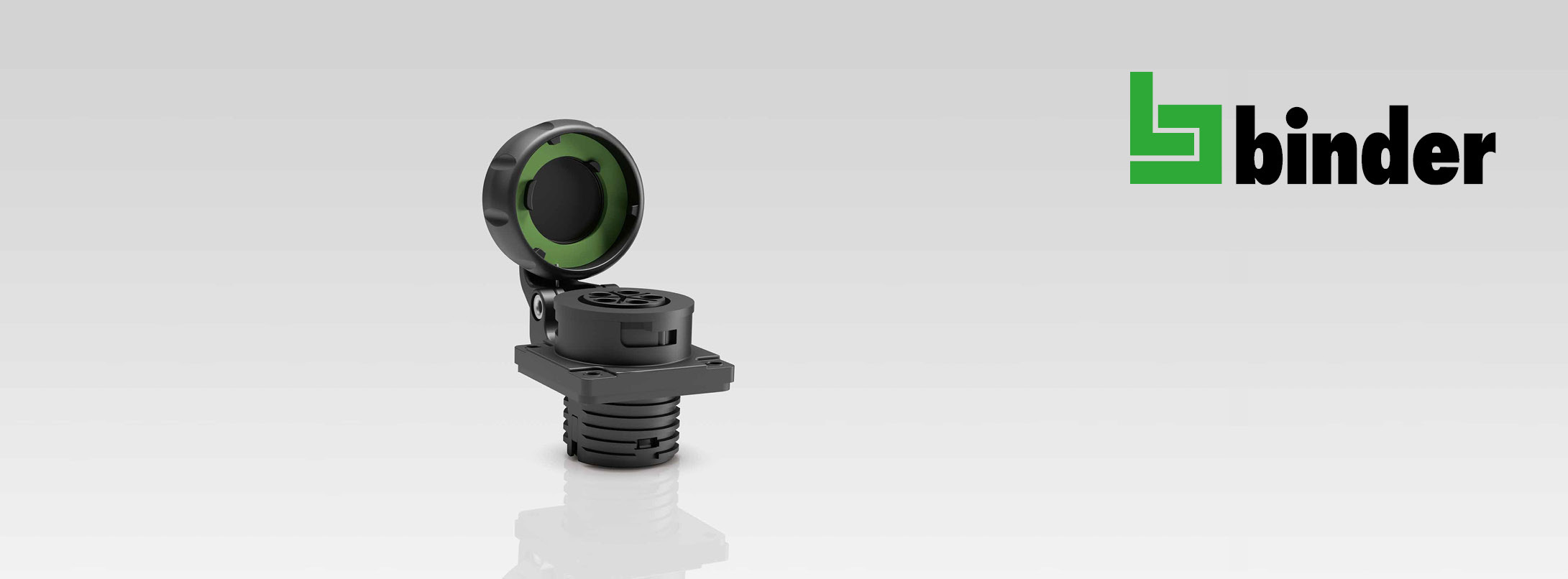

Um den Anwendern die Nutzung zu erleichtern erweiterte Binder die HEC Flanschdose um eine Variante mit Klappdeckel. Der Klappdeckel ist direkt an der Flanschdose befestigt und geht somit nicht mehr verloren. Außerdem werden die Schutzklassen nun auch im ungesteckten Zustand gewährleistet. Der Deckel ist gefedert. Die Flanschdose ist somit ohne bewusstes Verschließen vor Wasser, Staub sowie anderen Umwelteinflüssen geschützt und beim Öffnen befindet sich der Klappdeckel automatisch in der richtigen Position. Gleichzeitig wird nicht mehr Platz benötigt, da der Bauraum dem der "Normalausführung" entspricht.
Vorteile der HEC Flanschdose mit Klappdeckel
- Maximaler Schutz vor Umwelteinflüssen sowohl in gestecktem als auch in ungestecktem Zustand
- Einfache und schnelle Montage dank Bajonettverriegelung
- Gleicher Bauraum wie in der "Normalausführung"
Technische Eigenschaften
- Serie: 696
- Polzahl: 4+PE, 8 (4 + 3+PE), 12
- Bemessungsstrom: 32 A - 3 A
- Bemessungsspannung: 600 V - 60 V
- Schutzart: IP68, IP69K
- Anschluss: crimpen
Datenblatt der HEC Flanschdose mit Klappdeckel Serie 696 von Binder
