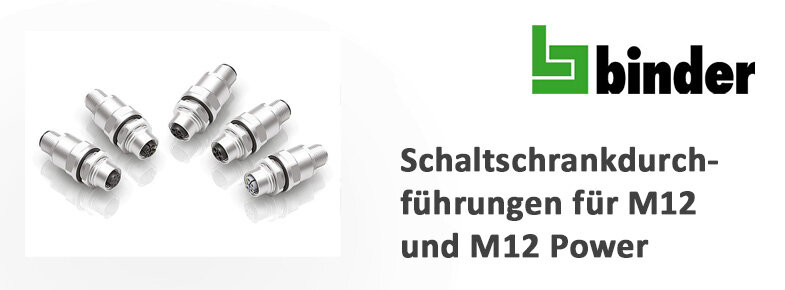

Passend für die M12- und M12 Power-Produktserien 713, 813, 814, 823 und 824 bietet Binder jetzt Schaltschrankdurchführungen an. Passend für diese Steckverbinder ermöglichen die Durchführungen den Anschluss von Signal-, Daten- und Versorgungskabeln und entsprechen der Norm DIN EN 61076-2-111.
Die Durchführungen sind platzsparend, sind durch sogenannte „Quick-Log“Schraubgewinde robust und einfach in der Handhabung. Es können bereits vorkonfektionierte Kabel angeschlossen werden. Dadurch entfällt das Durchführen von Kabeln, sowie die Verdrahtung von Steckerverbindern im Schaltschrank. Montage und Wartung können dadurch effizienter und prozessicherer gestaltet werden.
Das Hauptanwendungsgebiet liegt in der Automationstechnik, wo zuverlässige Verbindungen für Signale, Daten oder Stromverorgung essenziell sind.
Die Vorteile auf einen Blick:
- Industriestandard M12
- Dicht (IP67)
- Anschluss von vorkonfektionierten Kabeln
- Prozessicherheit
- Entspricht der DIN EN 61076-2-111 Norm
Nachfolgend die Produktspezifikationen und die verschiedenen Schaltschrankdurchführungsserien:
Produktspezifikationen:
- Erfüllen die Anforderungen der IP67 Schutzklasse
- Mechanische Lebensdauer >100 Steckzyklen
- Betriebstemperaturbereich -40 °C bis +85 °C
Schaltschrankdurchführungen Serie 713
- A-Kodierung
- 3 bis 8-polig
- 3 bis 5-polig:
Bemessungsstrom 4 A bei 40/250 V
Bemessungsstoßspannung 1500/2500 V - 8-polig:
Bemessungsstrom 2 A bei 30 V
Bemessungsstoßspannung 800V
Schaltschrankdurchführungen Serie 813
- T-Kodierung
- 4-polig
- Bemessungsstrom 12 A bei 63 V (DC)
- Bemessungsstoßspannung 1500 V
Schaltschrankdurchführungen Serie 814
- S-Kodierung
- 2- und 3-polig jeweils + PE
- Polzahl 2 + PE:
Bemessungsstrom 16 A
Bemessungsstoßspannung 630 V - Polzahl 3 + PE:
Bemessungsstrom 12 A
Bemessungsstoßspannung 6000 V
Schaltschrankdurchführungen Serie 823
- L-Kodierung
- 4-polig + FE (Funktionserde)
- Bemessungsstrom 16 A bei 63 V (DC)
- Bemessungsstoßspannung 1500 V
- Entsprechende Steckverbinder mit Anschlussquerschnitten von:
- 1,5 mm2 (AWG 16) mit Aderendhülse,
- 2,5 mm2 (AWG 14) ohne Aderendhülse
Schaltschrankdurchführungen Serie 824
- K-Kodierung
- 4-polig + PE
- Bemessungsstrom 12 A bis 630 V
- Bemessungsstoßspannung 6000 V
Lassen Sie sich beraten und nehmen Sie Kontakt mit uns auf. Gerne erstellen wir Ihnen das passende Angebot.
